CDM04系列多功能數據監錄儀
產品簡介

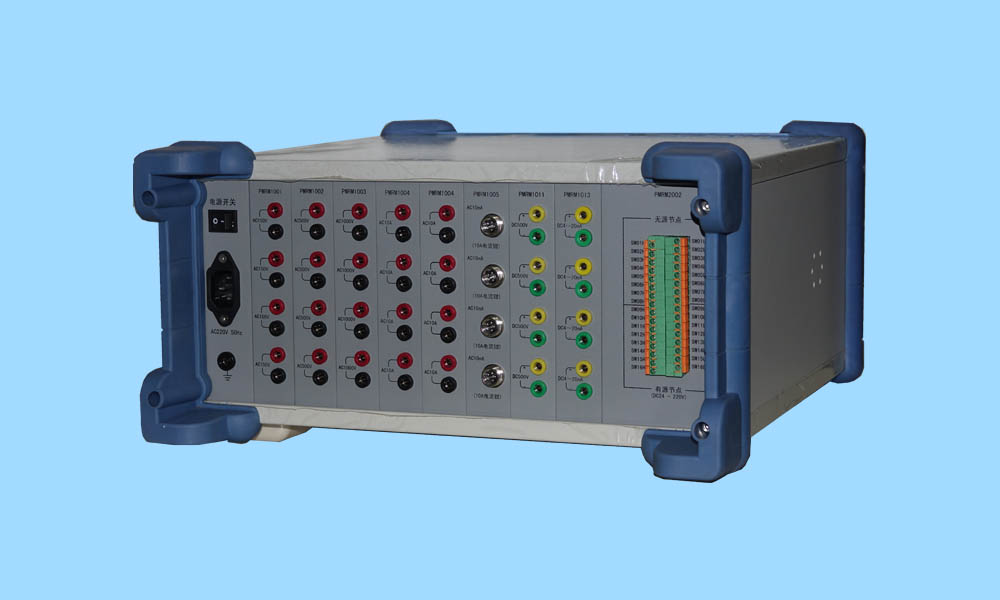

CDM04系列多功能數據監錄儀主要包括CDM04-18,CDM04-24和CDM04-32多功能數據監錄儀，還包括：發電機特性試驗儀，便攜式故障錄波儀，電量記錄分析儀，發電機綜合特性測試儀等等。
CDM04系列多功能數據監錄儀產品描述

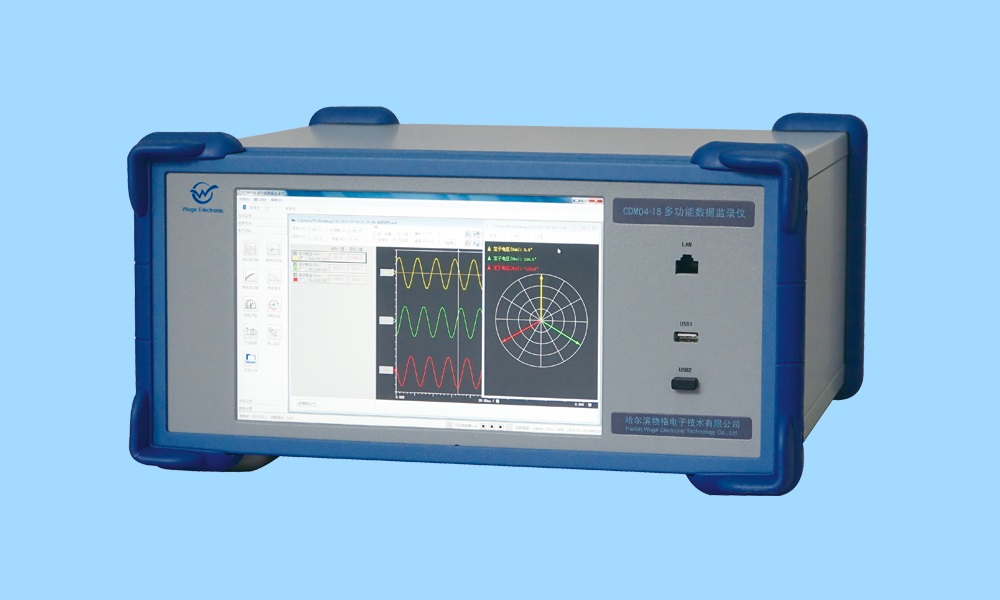

CDM04系列多功能數據監錄儀，是集成了故障錄波、電氣試驗、綜合電力監測功能的便攜式儀器，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。
本產品系列的第4代版本，采用QT編制的全新軟件界面，實現了錄波、試驗、監測的功能集成，增加了部分電氣試驗項目，并著重強化長時錄波功能。
配套的上位機軟件，具備與CDM04相同的軟件界面，可經由局域網與CDM04連接，實現儀器功能的遠程擴展，具備與CDM04本機基本相同的功能，包括監測、錄波、試驗、設置等等。
CDM04系列多功能數據監錄儀主要功能

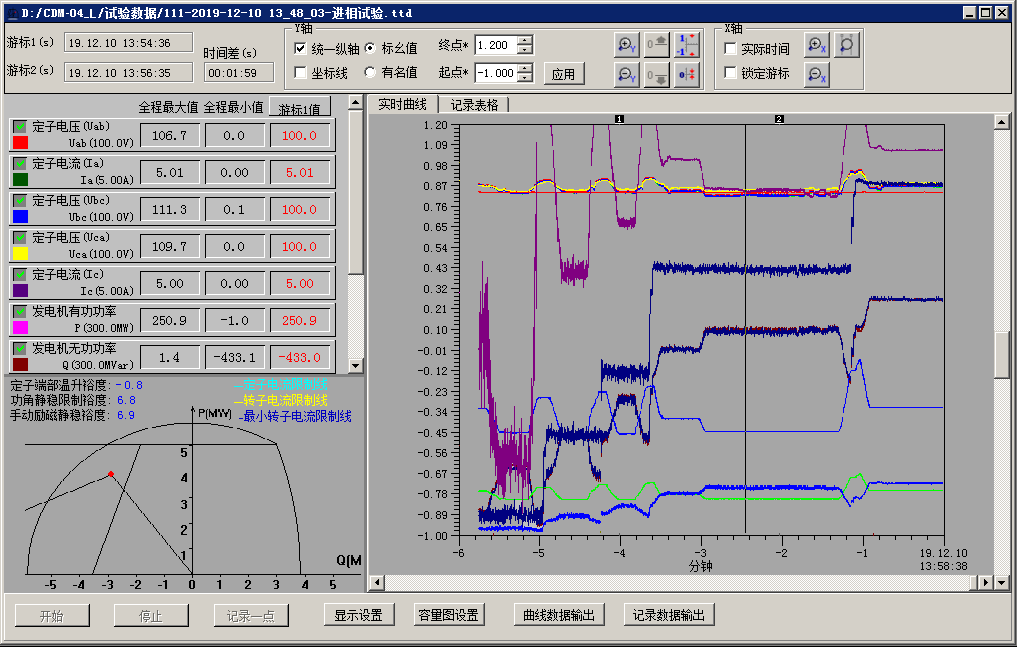

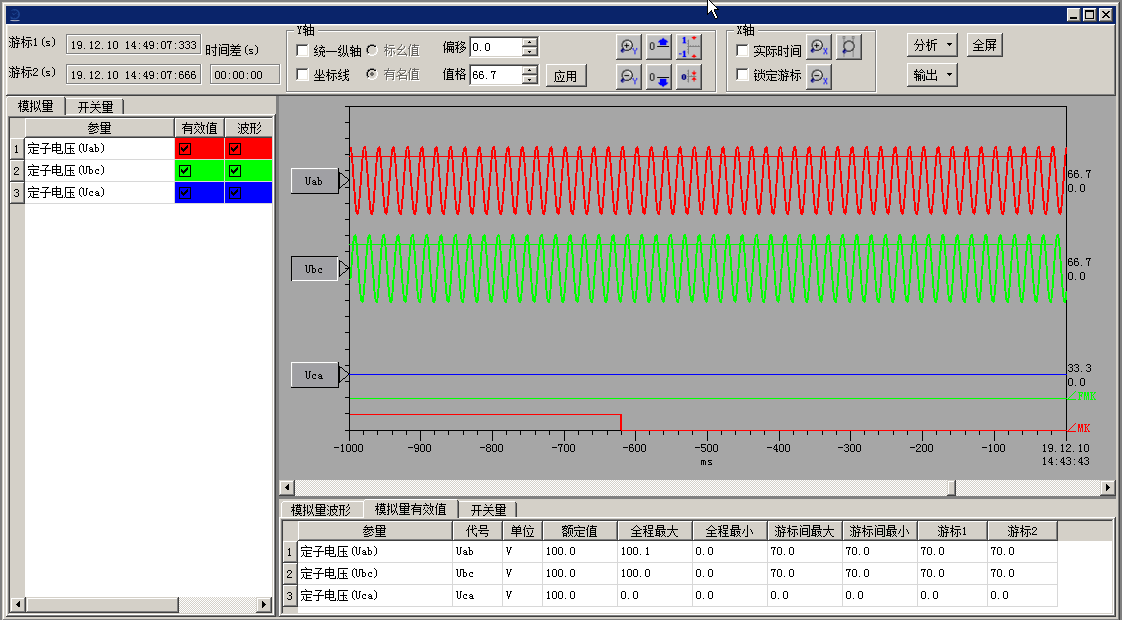

故障錄波：按預定義的故障判據監測實時信號，在出現故障時啟動波形錄制，同時通知上位機。此功能可用于電力系統關鍵設備的運行監測，用于故障的捕捉、診斷。

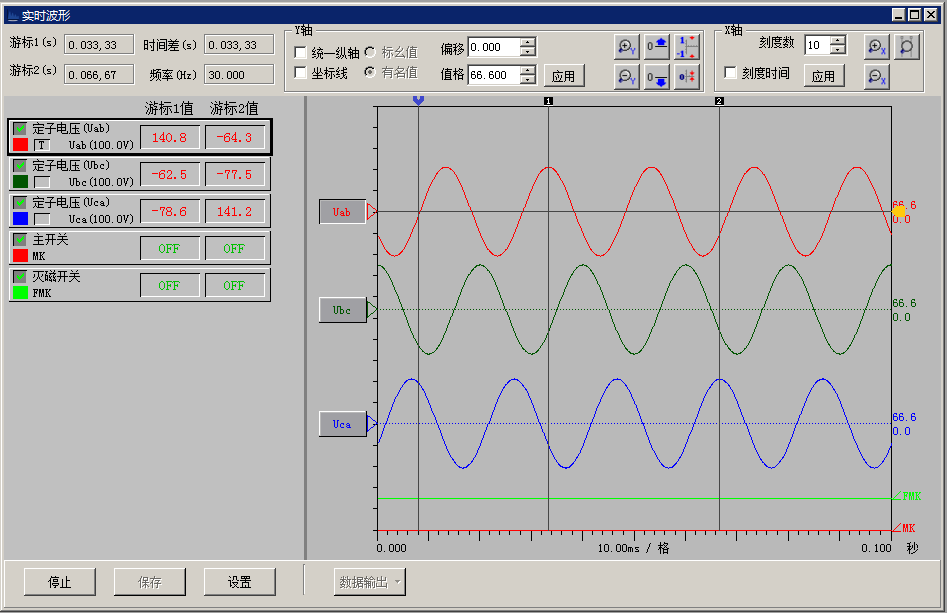

實時監測：CDM04接入了16路開關量、18/24/32路模擬量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、零序、負序等）。模擬量波形可實時傳輸至上位機。
長時錄波：長時間連續記錄模擬量、開關量波形。最長可記錄180天，最高可選采樣頻率為10kHz。

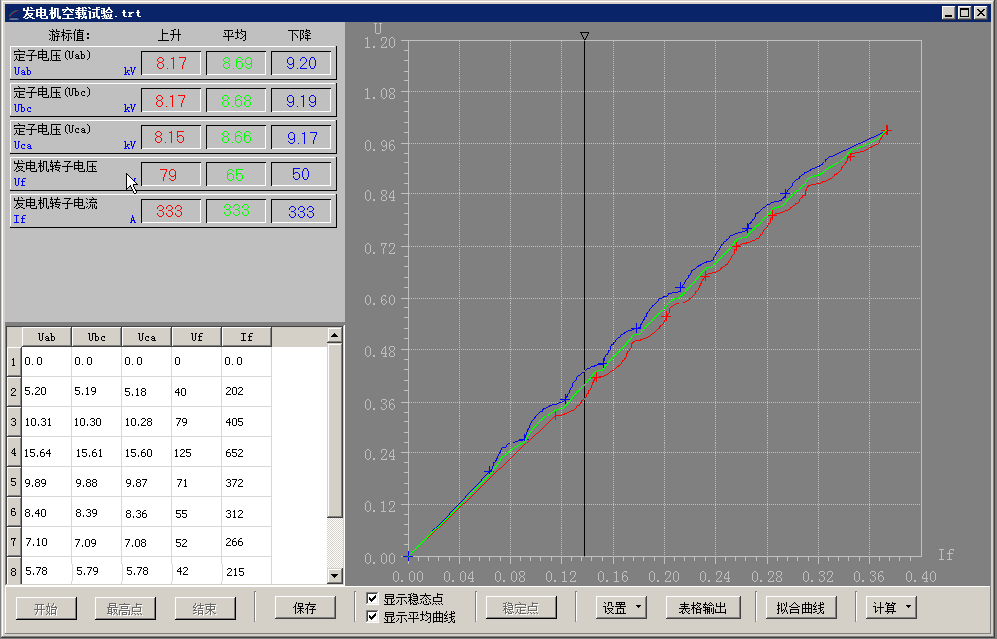

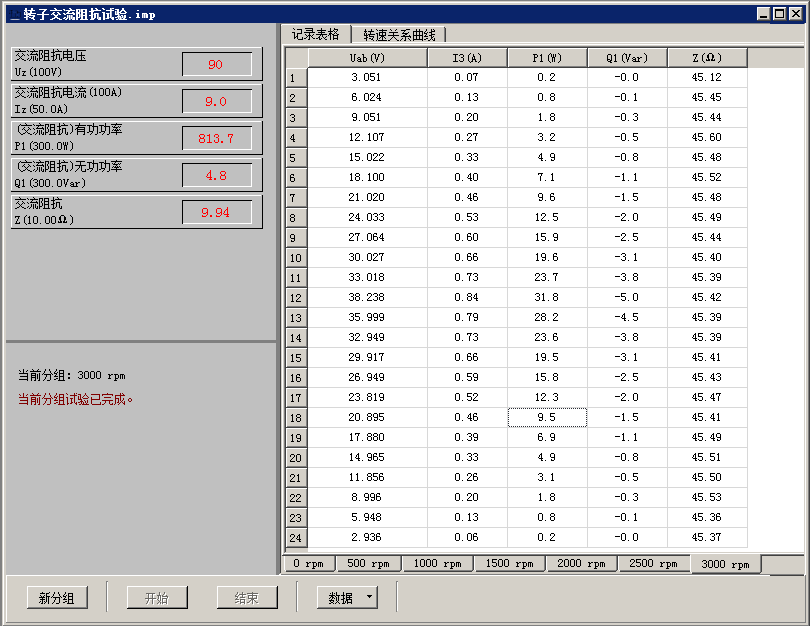

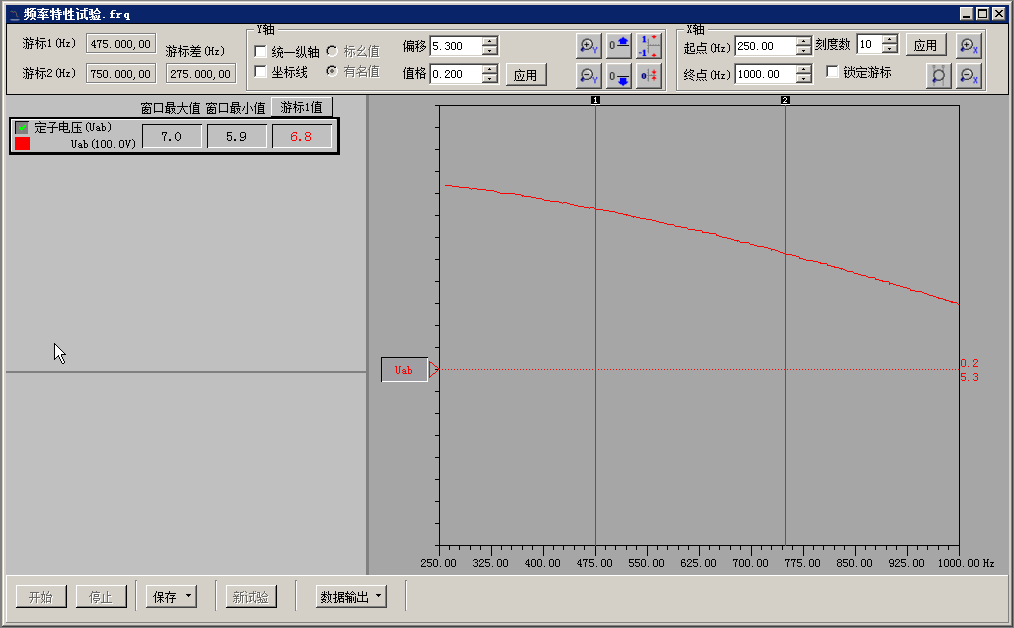

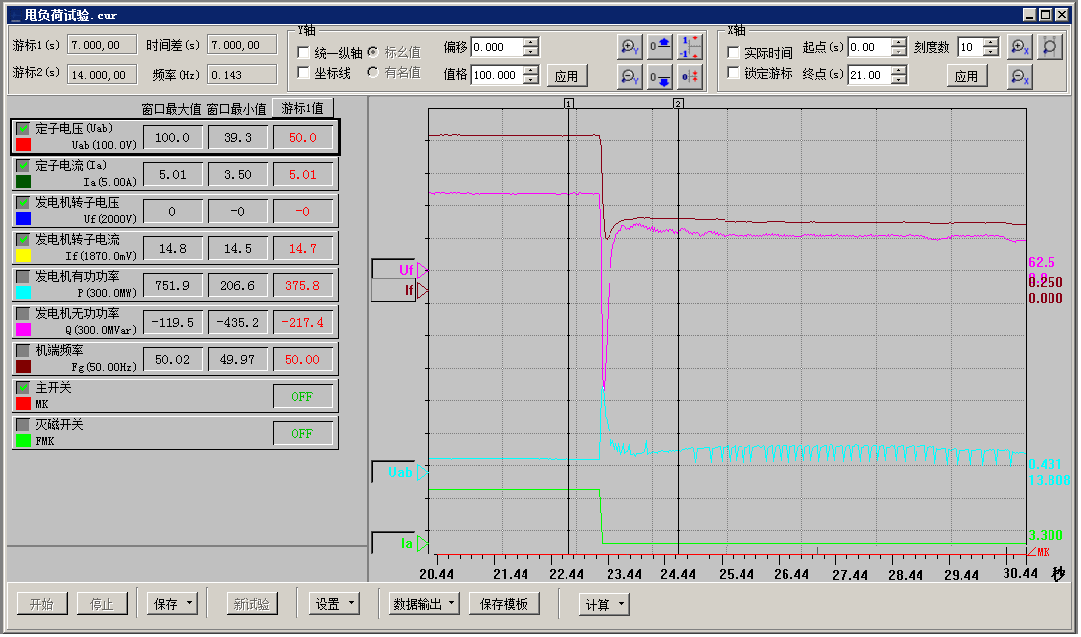

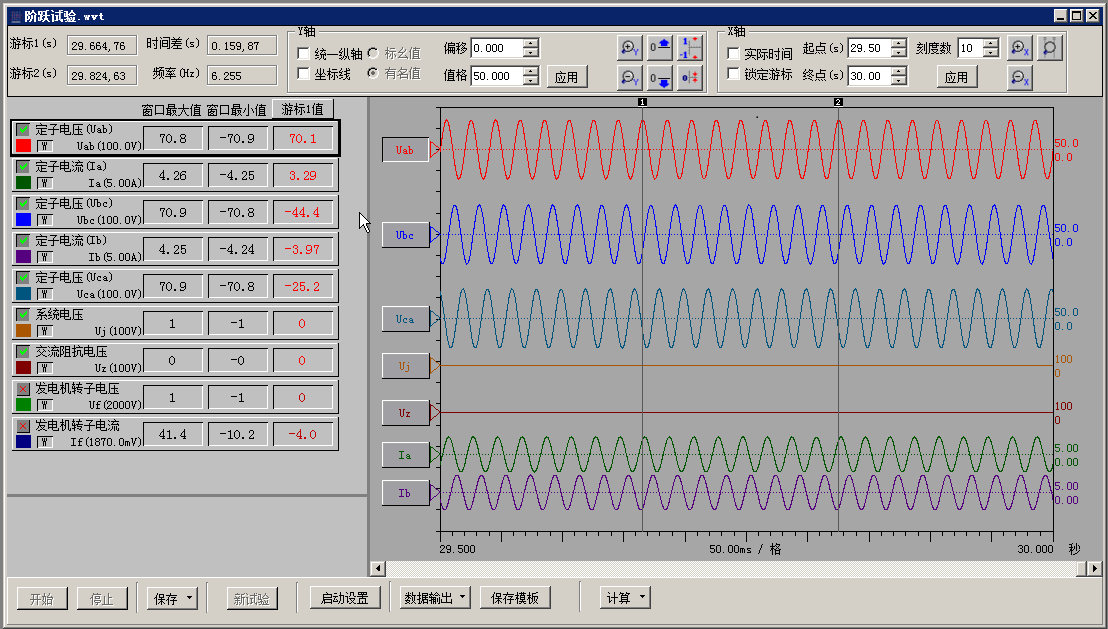

發電機總啟動電氣試驗：可以高效完成新機組或大修后的電氣試驗項目，提高了測量精度和數據處理能力，實現電氣試驗的自動化。試驗項目包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、一次調頻、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。
儀器可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。
熱工與汽機：汽機錄波試驗是連續記錄并繪制選定參量的模擬量有效值、派生量及開關量狀態的曲線。
新能源并網檢測：具體包括：實時電能質量檢測、連續電能質量監測、功率區間電能質量統計、功率變化監測。
IEC104遙測：可讀取AGC裝置的控制量設定值，如功率設定值、電壓設定值等，以進行裝置的性能評測。
CDM04系列多功能數據監錄儀具備以下特點

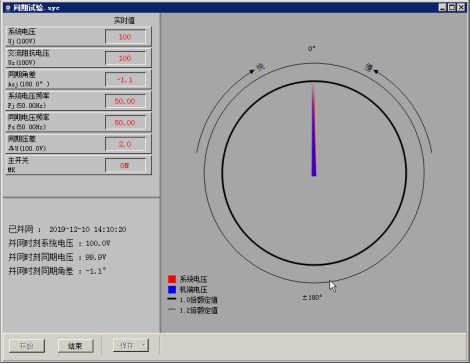

1、采用QT編制的全新軟件界面，實現了發電機特性測試、故障錄波、實時監測功能的功能集成
2、全部通道100kHz同步采樣頻率
3、多種針對發電機的模擬通道類型：定子電壓、定子電流、轉子電壓、轉子電流、發電機轉速等；通道可定制
4、強化了長時錄波功能，長時間連續記錄模擬量、開關量波形。最長可記錄180天，最高可選采樣頻率為10kHz
5、直流通道隔離耐壓5000V.AC，滿足1000MW機組參數測量要求
6、多種計算量：有功、無功、頻率、負序、零序、矢量和、相角差、功角等
7、具有逐點瞬時有效值、功率計算功能，及時反映暫態變化
8、根據試驗曲線計算同期角、短路比、滅磁時間常數、響應時間、超調量、上升時間、振蕩次數、阻尼比等特性參數
9、能快速、準確地完成勵磁電壓的測量，響應時間≤4.5ms，記錄波形不含整流紋波
10、通過網絡連接時，可實現遠程跨地域通訊
11、曲線試驗可加入歷史數據對比
