DPA系列功角監測儀
產品簡介
DPA系列功角監測儀、功角儀、發電機功角儀、功角監測儀，是一種具有LED顯示、變送輸出、數字通訊等功能的智能功角監測儀。
DPA系列功角監測儀產品描述
實時監測發電機功角。功角模擬量輸出4-20mA信號可以接入現場RTU，通過RTU進行數據遠傳。除可監測發電機定子電壓、電流外，還可以監測發電機有功功率、無功功率、功率因數等。
配套的上位機軟件，提供運行極限圖、進相試驗功能。
DPA系列功角監測儀具備以下特點
1.接入轉速信號、定子電壓，實時監測功角
2.兼容1:1、1:60兩種轉速信號
3.功角變送輸出（4-20mA）;功角過限報警輸出
4.監測定子電壓、定子電流、有功功率、無功功率等發電機運行參數
5.RS-485（MODBUS）通訊
6.現場無法接入轉速信號時，可啟用計算功角
DPA實時監測功角，當現場不具備實測功角條件時，可以顯示計算功角。功角的模擬量輸出4-20mA信號可以接入現場RTU，通過RTU進行數據遠傳。也可通過MODBUS協議向其他系統提過實時數據。
DPA系列功角監測儀還實時監測發電機定子電壓、電流、頻率、有功功率、無功功率、功率因數等參數。

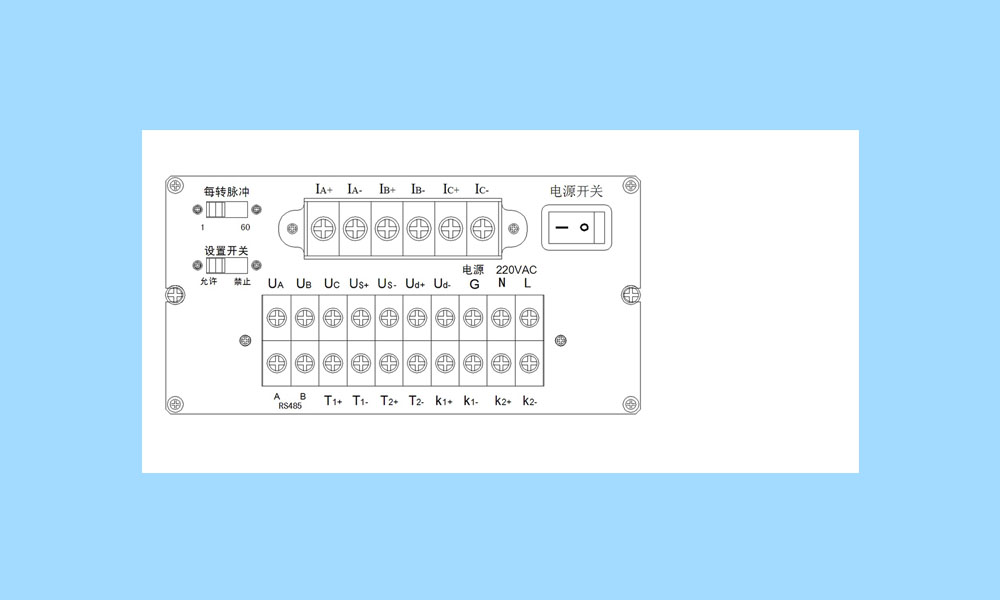

DPA系列功角監測儀測量參量及符號表示
符號 | 參量 | DPA-2 | DPA-3 | DPA-4 | DPA-5 |
UAB/ UBC/ UCA | 定子電壓 | ※ | ※ | ※ | ※ |
IA/ IB / IC | 定子電流 | ※ | ※ | ※ | ※ |
P | 有功功率 | ※ | ※ | ※ | ※ |
Q | 無功功率 | ※ | ※ | ※ | ※ |
F | 發電機頻率 | ※ | ※ | ※ | ※ |
cosφ | 功率因數 | ※ | ※ | ※ | ※ |
dG | 發電機功角 | ※ | ※ | ※ | ※ |
n | 轉速 | ※ | ※ | ※ | ※ |
ds | 系統功角 |
|
| ※ |
|
US | 系統電壓 |
|
| ※ |
|
I2 | 負序電流 |
| ※ |
| ※ |
I22t | 反時限負序電流 |
| ※ |
| ※ |
3I0 | 零序電流 |
|
|
| ※ |
T1 | 4-20mA輸出1 | 發電機功角 | 發電機功角 | 發電機功角 | 任意設置 |
T2 | 4-20mA輸出2 |
|
| 系統功角 | 任意設置 |
K1 | 報警節點1 | 發電機功角 | 負序電流 | 發電機功角 | 發電機功角 |
K2 | 報警節點2 |
| 反時限過流 | 系統功角 | 負序過流 |
RS485（MODBUS） | 通訊接口 | ※ |
外形尺寸：寬×高×深 | 160×84×320 | 481×89×275 |
安裝開孔尺寸： | 150×75 | 451×90 |
電源電壓： | AC 198～242V 40～70Hz；DC110-220V |
DPA系列功角監測儀技術規格
準確度（FSR)： 直接測量0.2%
計算量0.5%
頻率±0.02Hz
功角±0.3°
量程：AC150V AC6A
隔離耐壓：3000VDC
變送輸出: 4-20mA對應0-90°負載能力500Ω
重量: 凈重：3.5kG
整機功耗：＜ 5W
DPA系列功角監測儀具備以下特點：
1.接入轉速信號、定子電壓，實時監測功角
2.兼容1:1、1:60兩種轉速信號
3.功角變送輸出（4-20mA）;功角過限報警輸出
4.監測定子電壓、定子電流、有功功率、無功功率等發電機運行參數
5.RS-485（MODBUS）通訊
6.現場無法接入轉速信號時，可啟用計算功角
DPA實時監測功角，當現場不具備實測功角條件時，可以顯示計算功角。功角的模擬量輸出4-20mA信號可以接入現場RTU，通過RTU進行數據遠傳。也可通過MODBUS協議向其他系統提過實時數據。
DPA系列功角監測儀還實時監測發電機定子電壓、電流、頻率、有功功率、無功功率、功率因數等參數。
