HST-2型信號變換裝置

產品簡介

HST-2型信號變換裝置簡介

HST-2型信號轉換裝置是專為PPS試驗及其他勵磁試驗開發的信號測量?jī)x器，其功能是將輸入信號的變化趨勢以輸出電壓的方式在最短的時間內得到表達。其輸出包括三相交流電壓變換輸出和直流電壓變換輸出兩類。

三相交流電壓變換采用了獨創的向量計算方法，可以將被調幅的對稱三相電壓的幅度變化以近乎無延時的法式體現在輸出上，即無延時的調節。

直流電壓變換采用了獨創的濾波方法，該方法對輸入勵磁電壓中因可控硅整流產生的300Hz及其諧波頻率信號具有理想的抑制特性，當信號頻率波動不大時，輸出紋波近乎為零，其低頻波動變換時延為1.8ms，階躍響應時間（90%）為3.1ms，可實現快速無紋波等效直流變換。

HST-2型信號變換裝置技術特征

1、采用高性能DSP技術，采樣頻率50kHz，A/D、D/A及運算環節均采用16bit。

2、三相交流電壓變換采用了獨特的向量計算方法，可將被調幅的對稱三相電壓的幅度變化以近乎無延時的方式體現在輸出上，即無延時解調。

3、勵磁電壓、勵磁電流變換采用了獨創的濾波方法，該方法對輸入勵磁電壓中因可控硅整流產生的300Hz及其諧波頻率信號具有理想的抑制特性，當信號頻率波動不大時，輸出紋波近乎為零，其低頻波動變換時延為1.8ms，階躍響應時間（90%）為3.1ms，可實現快速無紋波等效直流變換。

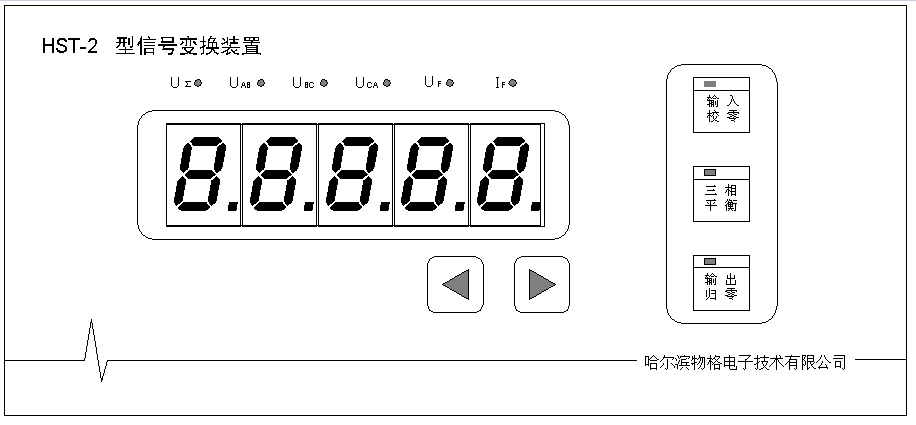

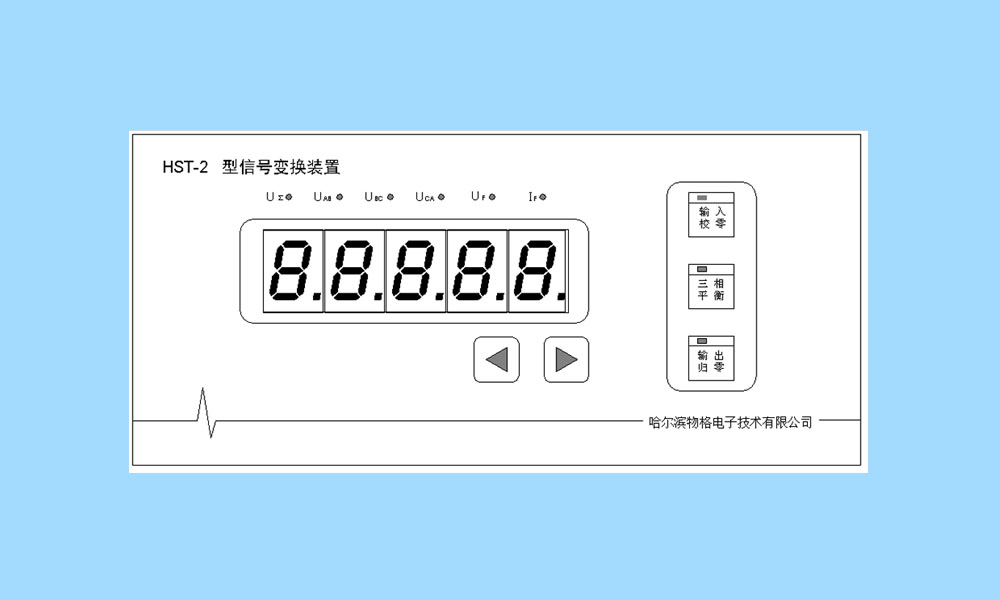

HST-2型信號變換裝置前面板及按鍵操作

1. 輸入校零

消除直流信號（U_F 、I_f）的零點。

在此鍵的LED不亮?xí)r，將信號輸入端子短接，如果顯示值不是0，則按此鍵，則此鍵的LED點亮，表示儀器處于已“輸入校零”狀態；同時儀器在當前狀態下校零，顯示值將歸零。

此鍵的LED點亮?xí)r，按此鍵，則此鍵的LED滅，同時儀器恢復直流信號的零點（出廠時校準值）。

2. 三相平衡

調整三相電壓信號的系數，使得三相平衡。

在此鍵的LED不亮?xí)r，如果輸入的三相電壓信號處于穩定狀態，且三相電壓值有偏差，則可按此鍵，此鍵的LED點亮，表示儀器處于已“三相平衡”狀態；同時儀器修正三相電壓的計算系數，使得測量結果平衡。

此鍵的LED點亮?xí)r，按此鍵，則此鍵的LED滅，同時儀器恢復三相電壓的計算系數（出廠時校準值）。

3. 輸出歸零

使U_Σ的DA輸出值歸零。

在此鍵的LED不亮?xí)r，如果輸入的三相電壓信號處于穩定狀態，按此鍵，則此鍵的LED點亮，表示儀器處于已“輸出歸零”狀態；同時儀器以當前的U_Σ值作為零點，使得U_Σ的DA輸出歸零。此后的DA輸出，將按1V/1V的比例，反應U_Σ相對當前的零點的變動。

此鍵的LED點亮?xí)r，按此鍵，則此鍵的LED滅，同時儀器恢復U_Σ的DA輸出值的零點（出廠時校準值）。

HST-2型信號變換裝置技術參數

 1 準確度

   2 輸入

   3 DA輸出

   4 顯示方式

  5位LED數碼顯示

   5 絕緣強度（在輸入／機殼 / 電源之間）

  引用標準：IEC688－1992

  試驗方法：AC2kV  1分鐘 漏電流2mA

   6 穩定性

  溫度范圍：－10～＋50℃

  溫度影響：100ppm/℃

  長期穩定性：＜0.2％/年

   7 工作條件

  溫度：－10～＋50℃

  濕度：20～95％ 無凝露

   8 儲藏條件

  溫度：－25～＋75℃

  濕度：20～95％ 無凝露

   9 工作電源

  電源電壓：AC 198～242V;40～70Hz

  整機功耗：＜ 5W

   10 重量

  凈重：1.5kg

   11 外形尺寸

     外形尺寸：120mm(長)×120mm(寬)×130mm(深)

HST-2型信號變換裝置技術特點

1、采用高性能DSP技術，采樣頻率50kHz，A/D、D/A及運算環節均采用16bit。

2、三相交流電壓變換采用了獨特的向量計算方法，可將被調幅的對稱三相電壓的幅度變化以近乎無延時的方式體現在輸出上，即無延時解調。

3、勵磁電壓、勵磁電流變換采用了獨創的濾波方法，該方法對輸入勵磁電壓中因可控硅整流產生的300Hz及其諧波頻率信號具有理想的抑制特性，當信號頻率波動不大時，輸出紋波近乎為零，其低頻波動變換時延為1.8ms，階躍響應時間（90%）為3.1ms，可實現快速無紋波等效直流變換。
